Ел схема на бойлер Теси – свързване и монтаж 2026

Ел схемата на бойлер Теси е еднаква при всички класически вертикални модели: фазата отива на клема с надпис A, A1, L или L1, нулата – на N, B, B1 или N1, а земята задължително на винта със знака за заземяване. По-долу ще намерите схемата на свързване на бойлер Теси стъпка по стъпка, какво се променя при моделите със сух нагревател и с WiFi, как се регулира температурата и колко струва монтажът към 2026 година.

Да започнем с едно предупреждение, което изобщо не е формалност. Свързването към електрическата мрежа се извършва от правоспособен електротехник – така изисква и Наредба № 3, и гаранционната карта на TESY. Самостоятелният монтаж анулира гаранцията и прехвърля цялата отговорност за евентуални щети изцяло върху вас.

Ел схема на бойлер Теси – какво показва и как се чете

На пръв поглед схемата в ръководството може да изглежда като висша математика, но всъщност описва една съвсем проста верига. Токът влиза през фазата, минава през термозащитата, оттам през термостата и накрая стига до нагревателя. Термостатът е ключът, който прекъсва тази верига в момента, в който водата достигне зададената температура.

За да стигнете до клемореда, трябва да се свали пластмасовият ревизионен капак отдолу на бойлера (означен като Фиг. 2а или Фиг. 7.3 в различните ръководства). Там ще видите три места за захващане на кабелите и точно те определят дали уредът ще е безопасен за ползване.

Важно уточнение: заземяващият винт не е по желание и не е от типа „ще го вържа, ако има къде“. Ако изолацията на нагревателя пробие, този жълто-зелен кабел е единственото нещо, което стои между водата в банята и вас.

Ако случайно търсите схемите за друга марка, вижте подробния материал за ел схема за свързване на бойлер Елдом – там сме разгледали спецификите при моделите на българския производител Елдом Инвест.

Свързване на бойлер Теси към ел мрежата – кабел, предпазител, ключ

Запомнете: бойлерът в никакъв случай не се закача на общия контактен кръг в банята или на някой случаен разклонител. TESY изрично изисква отделен токов кръг директно от таблото, изпълнен с твърди (плътни) медни жила, а не гъвкав лицендрат, и собствен автоматичен предпазител.

За уреди с мощност до 3000 W това означава кабел със сечение 3 х 2,5 мм² и предпазител 16 А. При по-мощните модели над 3700 W сечението задължително се вдига на 3 х 4,0 мм², а предпазителят – на 20 А. Разликата не е просто прищявка на производителя – през нагревател от 3000 W протичат около 13 ампера непрекъснато, и то по няколко часа на ден. Кабелът трябва да издържа на този товар, без да загрява.

В контура трябва да има и разединително устройство (двуполюсен ключ), което разделя едновременно фазата и нулата, като разстоянието между контактите му отговаря на изискванията за категория на свръхнапрежение III. Отделно, макар в някои ръководства на TESY това да не е записано изрично, за мокри помещения българските и европейските норми (IEC 60364) безкомпромисно изискват дефектнотокова защита с чувствителност до 30 mA.

Свързване на бойлер към двупроводна мрежа в панелка

Тук стигаме до най-честия казус в България, който редовно предизвиква спорове по форумите. В старите панелни жилища липсва отделен трети (защитен) проводник – има само фаза и нула, комбинирани в системата TN-C. И точно това е единственото допустимо изключение от правилото за прекъсване на двата проводника. Правилният подход, който старите майстори повтарят от години, е нулата да върви към бойлера с твърда, непрекъсната връзка, а в двуполюсния външен ключ да се прекъсва единствено фазата.

Причината е прозаична, но много опасна. Клемата в ключа често нагаря от постоянния товар, окислява се и в даден момент просто прекъсва нулата. Ако защитният мост (зануляването) към корпуса е направен след ключа, целият метален корпус на бойлера мигновено се офазява и напрежението тръгва да си търси път през тръбите и течащата вода.

Темата за заземяване и зануляване на бойлер е разгледана отделно и в детайли – там обясняваме каква е разликата между TN-C и TN-S мрежите и защо в стара панелка зануляването е единственото законно и безопасно решение.

Трите най-чести грешки, които буквално изгарят бойлерите

• Разменени фаза и нула. Уредът уж работи, но глим-лампата остава да тлее, дори когато терморегулаторът е изключил. Това означава, че термостатът реално прекъсва нулата, а фазата продължава да стои постоянно на нагревателя – при евентуално отваряне за ремонт това е истински капан за техника.
• Недотегнати винтове на клемореда. Хлабавата връзка създава преходно съпротивление. В резултат клемата започва да се нагрява силно, изолацията на кабелите се стапя и съвсем скоро се стига до напълно овъглен термостат.
• Включване на празен бойлер. Абсолютна класика. Нагревателят изгаря за броени секунди и това се вижда моментално при сервизния оглед от техниците – в такива случаи гаранцията не се признава.

Устройство на бойлер Теси отвътре

Цялата „техника“ на класическите вертикални модели е събрана в долния край, монтирана върху един-единствен детайл – стоманения фланец. Той затваря ревизионния отвор и носи всичко останало, затова почти всеки сервизен ремонт минава единствено през свалянето на този елемент.

Нагревателят не случайно е позициониран на най-ниската възможна точка. Топлата вода се качва нагоре, студената пада надолу към нагревателя и благодарение на тази естествена циркулация резервоарът се загрява равномерно, без нужда от помпа. Точно до нагревателя е разположена водоплътна гилза – в нея влиза металната сонда на термостата.

Над термостата е поставена независима термозащита. Ролята ѝ е проста, но животоспасяваща: ако термостатът случайно аварира и залепне в затворено положение, тя прекъсва тока чисто хардуерно и не позволява на водата вътре да завре и да пръсне водосъдържателя. Един прост трик да проверите дали е „жива“: завъртете плавно врътката на терморегулатора – точно преди крайното положение трябва да чуете отчетливо прещракване.

Последният важен детайл вътре е магнезиевият аноден протектор. Въпреки че резервоарът е покрит с висококачествена стъклокерамика CrystalTech, при появата на микропукнатини водата започва да действа като електролит. Магнезият поема удара и се разяжда вместо стоманата – затова е консуматив и се подменя на всеки няколко години.

Мокър и сух нагревател – защо схемата се различава

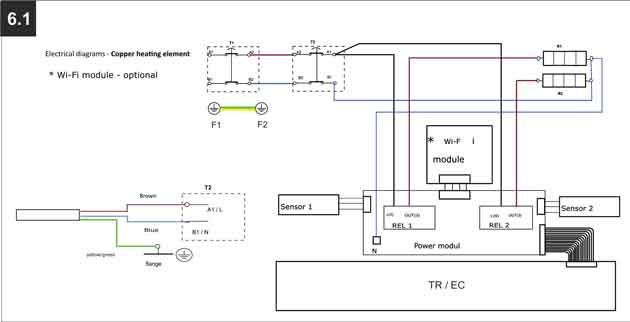

При класическите модели от серията ModEco медният нагревател е потопен директно във водата. Схемата е максимално опростена, загряването е бързо, но при твърда вода повърхността му работи при висока температура и котленият камък се лепи по него за нула време.

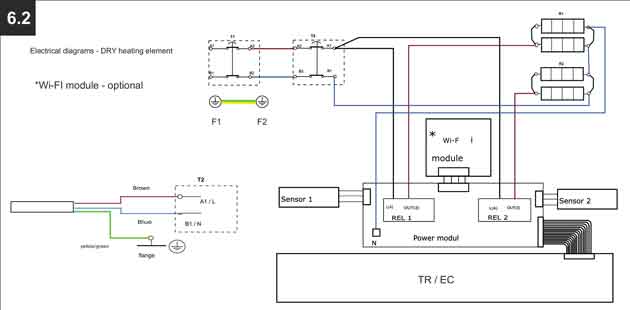

Затова при сериите Anticalc, ModEco Ceramic и BelliSlimo Dry нагревателният елемент е капсулован в специален метален ръкав със стъклокерамично покритие и изобщо не докосва водата. Тези модели най-често имат два независими контура (например 2 x 1200 W), свързани паралелно, които могат да се превключват от двоен светещ ключ на панела. Ето защо тяхната схема изглежда малко по-сложна и сякаш „удвоена“.

При електронните модели нещата са коренно различни. Класическият термостат е заменен с два прецизни NTC сензора (S1 и S2). Те подават температурни данни към микропроцесорен блок TR/EC, който не комутира тока директно, а управлява мощни силови релета към нагревателите (R1 и R2). Оттук идва и умният режим ECO SMART – процесорът „запомня“ кога точно ползвате топла вода в рамките на седмицата и загрява водата целево точно преди тези часове. Според производителя това води до икономия на ток до 18%.

Регулиране на температурата на бойлер Теси

При механичните модели има само едно въртящо се копче, но на скалата му обикновено е отбелязана буква „e“ или надпис ECO. Не бъркайте това със сложен смарт режим – това е просто калибрирана позиция, отговаряща на около 55–60°C. Температурата е достатъчно висока, за да не оцеляват бактерии като легионела, и същевременно достатъчно ниска, за да не се трупа агресивно варовик и да не се губи излишна топлина през изолацията. При компактните модели за под мивка регулаторът хитро е направен с POP-UP механизъм: натискате го, той изскача, завъртате на желаната степен и го прибирате обратно навътре, за да не го разбутате случайно, докато ровите в шкафа.

При смарт моделите от серията Cloud всичко се управлява директно през телефона чрез приложението MyTESY (което наскоро замени старото tesyCloud). Ето как става свързването:

1. Поставете бойлера в режим StandBy от контролния панел и активирайте WiFi модула.
2. Задръжте бутоните за около 10 секунди, докато не чуете два кратки звукови сигнала – така уредът влиза в режим Access Point и започва да излъчва собствена мрежа (активна е само 5 минути). Ако не успеете от първия път, не се стряскайте – просто повторете процедурата, случва се и на техниците.
3. Влезте в MyTESY, натиснете бутона „+“, изберете вашата серия и сканирайте QR кода от табелката на бойлера.
4. Изберете домашната си WiFi мрежа – внимание: рутерът задължително трябва да излъчва на 2,4 GHz, а не на 5 GHz – и въведете паролата си.
5. Въведете точния обем на бойлера в литри и мощността му в киловати. Това е важно, за да може енергийният калкулатор в приложението да смята правилно харча на ток.

Ако вече имате регистрирани стари устройства в предишното приложение tesyCloud, не се притеснявайте – те ще се прехвърлят автоматично, щом въведете старите си данни за вход в менюто „Настройки“.

Монтаж на бойлер Теси – шпилки, отстояния, хоризонтални модели

Един много удобен детайл: носещата планка при вертикалните GCV модели на Теси няма фиксирани кръгли дупки, а продълговати канали. Разстоянието между крепежите може да се регулира гъвкаво от 220 до 310 мм. На практика това означава, че ако сменяте стар бойлер с нов Теси, той обикновено сяда идеално на съществуващите анкери в стената, без да се налага да дупчите и да чупите плочки наново.

Самите шпилки или куки в стената трябва да са с диаметър минимум Ø 10 мм и да са здраво анкерирани в солидна носеща стена. Не подценявайте физиката – пълен 100-литров бойлер тежи около 130 килограма. Гипсокартон и обикновена тухла четворка просто не вършат работа, стената ще поддаде. При плоските модели BelliSlimo окачването се прави на болтове М8 със специални профилирани планки.

Помещението за монтаж трябва да е отопляемо целогодишно, като температурата в него не бива да пада под 4°C. Силно препоръчително е под уреда да има подов сифон. Ако пък го вграждате скрит в кухненски шкаф, под който няма сифон, задължително сложете водоустойчива вана с отвеждане директно към канализацията.

При хоризонталните бойлери Теси (моделите, маркирани с индекс H в името) монтажът обикновено е скрит – в ниша или високо над вратата. Серията BelliSlimo пък е с дълбочина от едва 28 см и е напълно реверсивна – работи еднакво безпроблемно както вертикално, така и хоризонтално.

Трябва да обърнем специално внимание на компактните бойлерчета за под мивка. Заради специфичните вътрешни преливни тръби, те задължително се монтират с водните изводи, сочещи нагоре към тавана. Ако решите да импровизирате и ги обърнете наопаки, в горната част се образува въздушна възглавница, нагревателят остава на сухо и изгаря зрелищно още при първото включване в контакта.

И накрая: възвратно-предпазният клапан на входа за студена вода е абсолютно задължителен, а ако налягането във водопровода ви надвишава 6 bar, ще ви трябва и редуцир вентил.

Колко струва монтажът и къде е сервизът на Теси

Към 2026 г. цените за професионален монтаж се различават осезаемо между София и големите градове по морето. Стандартната тарифа за монтаж от голяма търговска верига като Технополис е уеднаквена за цялата страна и служи като много добър пазарен ориентир. Ако частният майстор ви поиска значително повече, поне ще знаете от какво ниво тръгва пазарлъкът.

За въпроси или проблеми националният телефон за обслужване на клиенти на TESY е 0700 20 166. В София официалният оторизиран партньор „Булсервиз“ се намира в ж.к. Левски В, бл. 19, а оригинални резервни части се продават в „Ибис Електроникс“ на същия адрес (тел. 0882 667 307). Ако закъсате през уикенда, денонощен сервиз предлагат от „Гаматерм“ на ул. Плачковски манастир 34 (тел. 0882 285 230).

За хората в Пловдив центърът е „ТехноСтил44“ на бул. Васил Априлов 136. Във Варна работят цели три локации, сред които тази на бул. Владислав Варненчик 277, както и фирма „Елтор ЕООД“, която разполага с мобилни екипи (тел. 052 603 815). В Бургас можете да намерите сервиз в самата сграда на Технополис на ул. Транспортна 53, както и в „БС Стил“ в ж.к. Меден рудник, бл. 333.

Малко любопитен опит от съседите

Интересно е да се отбележи как се работи в съседните държави. Румънските инсталатори например масово предлагат като стандартна услуга изграждането на изцяло нов, отделен токов контур специално за бойлера (цените започват от около 50 EUR / 250 RON нагоре) – отлична практика за безопасност, която у нас за съжаление все още не е масова и често се разчита на старите кабели. В Гърция пък концепцията за „самостоятелен монтаж от собственика“ почти не съществува, макар че местните потребители по форумите често се оплакват от доста тромава реакция на сервизите при фабричен дефект.

Един много ценен майсторски съвет, който често се върти из нидерландските и англоезичните водопроводни форуми, свързан с почистването на фланеца: при новите модели нагреватели електрическите връзки вече често са кримпнати директно, а не са с класически накрайници. Ако ги дръпнете силно, рискувате да повредите терморелето. Затова професионалистите просто увиват платката и висящите кабели в суха кърпа и работят внимателно, без да насилват нищо.

А ако бойлерът ви загрява все по-бавно и „свири“ при работа, преди да посягате към клемореда, прочетете материала за почистване на бойлер от котлен камък и смяна на анода – в повечето случаи проблемът е там, а не в електрическата част.
